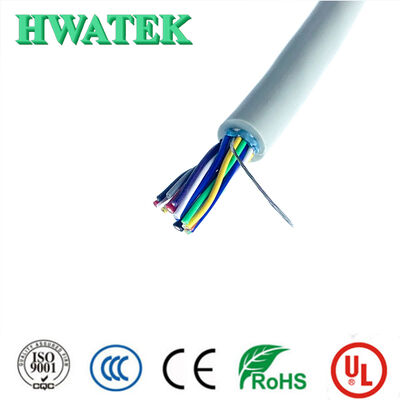

पीवीसी इंसुलेटेड एसजेटी यूवी प्रतिरोध लिफ्ट पावर केबल
उत्पाद अवलोकन
एसजेटी, एसजेडब्ल्यू, 300V, 105°C, यूवी प्रतिरोध, नमी प्रतिरोध, वीवी-1, पीवीसी इंसुलेटेड लिफ्ट मशीन रूम वायरिंग पावर केबल।
उत्पाद परिचय
300V रेटेड वोल्टेज वाली लिफ्ट मशीन रूम में वायरिंग पावर केबल तांबे के कंडक्टर, इन्सुलेशन, फिलिंग, टेप, शील्डिंग और बाहरी म्यान से बनी होती है। केबल में उच्च लचीलापन, उच्च तापमान प्रतिरोध, लौ मंदक गुण होते हैं, और यह बाहरी उपयोग और विशेष स्थानों के लिए आवश्यकताओं को पूरा करती है: नमी प्रतिरोध, यूवी प्रतिरोध और तेल प्रतिरोध। सभी सामग्री नवीनतम पर्यावरण संरक्षण मानकों RoHS और Reach का अनुपालन करती है।
मुख्य विशेषताएं
- आसान स्थापना के लिए उच्च लचीलापन
- 105°C तक उच्च तापमान प्रतिरोध
- लौ मंदक वीवी-1 रेटेड
- बाहरी अनुप्रयोगों के लिए यूवी प्रतिरोध
- नमी प्रतिरोध
- तेल प्रतिरोध
- RoHS और Reach अनुपालन सामग्री
अनुप्रयोग क्षेत्र
मुख्य रूप से लिफ्ट मशीन रूम में ट्रांसमिशन केबल की निश्चित स्थापना के लिए उपयोग किया जाता है।
विशिष्ट अनुप्रयोग: वितरण बॉक्स → नियंत्रण कैबिनेट पावर लाइन, नियंत्रण कैबिनेट → मोटर पावर लाइन
केबल संरचना आरेख
1 - कंडक्टर, 2 - इन्सुलेशन, 3 - फिलिंग, 4 - स्ट्रैप, 5 - शील्ड (वैकल्पिक), 6 - बाहरी म्यान
प्रिंटिंग: E366579 TYPE STOW ***AWG 105°C 600V VW-1 HWATEK
बुनियादी निर्माण
- कंडक्टर: ठोस या फंसे हुए
- इन्सुलेशन: विशेष मिश्रित पीवीसी
- शील्ड या ब्रेड: वैकल्पिक
- जैकेट: विशेष मिश्रित पीवीसी
अनुपालन मानक (एसटी/एसटीडब्ल्यू)
- अंतर्राष्ट्रीय: यूएल62, यूएल1581
- RoHS, REACH अनुपालन
तकनीकी विनिर्देश (एसटी/एसटीडब्ल्यू)
- रेटेड वोल्टेज: 600V
- रेटेड तापमान: -40°C से 105°C
- ज्वाला रेटिंग: वीवी-1, एफटी1, एफटी2
- तेल प्रतिरोध: 60°C या 80°C तेल
- वोल्टेज सहन परीक्षण: एसी 2.0kV/1मिनट
उत्पाद विनिर्देश
| कोर की संख्या*विनिर्देश |
कंडक्टर संरचना |
कंडक्टर बाहरी व्यास (मिमी) |
औसत इन्सुलेशन मोटाई (मिमी) |
इन्सुलेशन बाहरी व्यास (मिमी) |
म्यान की औसत मोटाई (मिमी) |
तैयार बाहरी व्यास (मिमी) |
केबल शुद्ध वजन (किग्रा/किमी) |
अधिकतम कंडक्टर डीसी प्रतिरोध (20°C) Ω/किमी |
| 3C*12AWG(4mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 11.8±0.40 | 199.3 | 5.64 |
| 3C*10AWG(6mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 16.1±0.60 | 356.9 | 3.546 |
| 4C*12AWG(4mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 12.9±0.50 | 248.2 | 5.64 |
| 4C*10AWG(6mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 17.6±0.60 | 446.1 | 3.546 |
| 5C*12AWG(4mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 14.1±0.50 | 301.5 | 5.64 |
| 5C*10AWG(6mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 19.6±1.0 | 540.3 | 3.546 |
| 3C*12AWG(4mm²)+16AWG(1.5mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 12.3±0.40 | 222.1 | 5.64 |
| 3C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 16.6±0.60 | 400.4 | 3.546 |
| 4C*12AWG(4mm²)+16AWG(1.5mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 13.6±0.50 | 274.9 | 5.64 |
| 4C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 18.3±0.60 | 495.0 | 3.546 |
| 3C*12AWG(4mm²)+2C*16AWG(1.5mm²) | 65/0.254 | 2.36 | 0.76 | 4.1±0.20 | 1.14 | 13.1±0.50 | 248.6 | 5.64 |
| 3C*10AWG(6mm²)+2C*12AWG(4mm²) | 7/15/0.254 | 3.20 | 1.14 | 5.7±0.20 | 1.52 | 17.5±0.60 | 452.9 | 3.546 |
नोट: विस्तृत आयाम और तकनीकी पैरामीटर हमारे उत्पाद विनिर्देशों के अधीन हैं। उपरोक्त उत्पाद गैर-शील्डेड मानक मॉडल हैं, और ग्राहक की आवश्यकताओं या वास्तविक उपयोग के अनुसार अनुकूलित भी किए जा सकते हैं।
कंपनी प्रोफाइल
2004 में 9 मिलियन अमरीकी डालर की पूंजी निवेश के साथ स्थापित, कुनशान में हमारा मुख्यालय कारखाना 14,980 वर्ग मीटर में फैला हुआ है। 2020 में हमने 100 मिलियन आरएमबी पूंजी निवेश के साथ 34,000 वर्ग मीटर में फैली अपनी नानटोंग सुविधा स्थापित की।
ISO9001, ISO14001, IATF16949, ISO13485 सिस्टम प्रमाणपत्रों के साथ, हमारे सभी उत्पादों ने CCC, UL, CUL, CE, CSA, ETL सुरक्षा प्रमाणपत्र प्राप्त किए हैं। हम ईमानदारी, नवाचार और पर्यावरण संरक्षण के प्रबंधन सिद्धांतों पर आधारित अपनी सुस्थापित बिक्री प्रणाली के माध्यम से विभिन्न क्षेत्रों में वैश्विक ग्राहकों के साथ काम करते हैं।
प्रमाणन
उत्पादन प्रगति
शिपिंग और लॉजिस्टिक्स
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आप कौन से उत्पाद आपूर्ति करते हैं?
ए: हम उपभोक्ता इलेक्ट्रॉनिक्स तार, हुक अप तार, औद्योगिक केबल, रोबोट केबल, ईवी चार्जिंग केबल और नए/ग्रीन एनर्जी केबल का उत्पादन करते हैं।
प्रश्न: आपके पास कौन से प्रमाणन हैं?
ए: हमारे पास यूएल, सीई, 3सी, डेक्रा, सीक्यूसी, टीयूवी, रोहस, रीच, ईटीएल प्रमाणपत्र हैं।
प्रश्न: क्या हम ऑर्डर करने से पहले नमूने प्राप्त कर सकते हैं?
ए: हाँ, हम आपके लिए नमूने व्यवस्थित करने के इच्छुक हैं।
प्रश्न: आपका लीड टाइम क्या है?
ए: सामान्यतः हम अपने ऑर्डर 2-3 सप्ताह में पूरा कर सकते हैं, और पीक सीजन में 5-6 सप्ताह में।
प्रश्न: आप उत्पाद की गुणवत्ता की गारंटी कैसे देते हैं?
ए: हम बड़े पैमाने पर उत्पादन से पहले प्री-प्रोडक्शन नमूने प्रदान करते हैं और शिपमेंट से पहले अंतिम निरीक्षण करते हैं।
