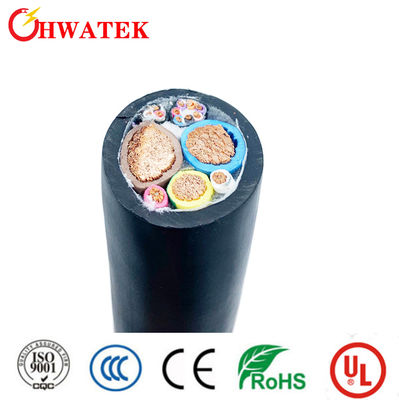

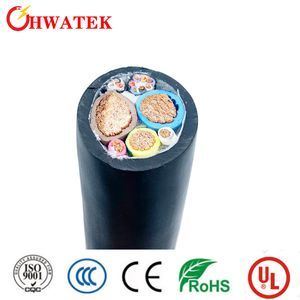

1000 वी उच्च वोल्टेज डीसी इलेक्ट्रिक ईवी चार्जिंग केबल टीपीयू इन्सुलेशन और रोएचएस अनुरूप मल्टीकोर डिजाइन के साथ
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3,000 मीटर
Price:
US $0.5-1 / Meter
Product Summary
1000 वी एचवी उच्च वोल्टेज ईवी पावर चार्जर मल्टीकोर डीसी इलेक्ट्रिक वायर केबल उत्पाद विनिर्देश विनिर्देश केबल का नाम ईवी केबल केबल SPEC 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)RoHS अनुरूप पद A: 2C×80mm2B: 1C×25mm2C: 1C×4mm2D: (3C×0.75mm2) ((P2)E: (7C×0.75mm2) विस्तृत निर्माण घटक विनिर्...
Product Details
प्रमुखता देना:
डीसी इलेक्ट्रिक ईवी चार्जिंग केबल
,टीपीयू इन्सुलेशन ईवी चार्जिंग केबल
,RoHS अनुरूप EV चार्जिंग केबल
Sheath Material:
टीपीई
Insulation Material:
तप्सू
Material Shape:
गोल तार
Cable Specification:
2C × 80 मिमी 2+1C × 25 मिमी 2+2C × 4 मिमी 2+(3C × 0.75 मिमी 2) (P2)+(7C × 0.75 मिमी 2)
Conductor Material:
नंगे तांबे फंसे
Conductor Size:
2580/0.20 ±0.008मिमी, 798/0.20 ±0.008मिमी, 224/0.15±0.008मिमी
Outer Diameter:
12.40±0.25मिमी, 7.00±0.20मिमी, 2.70±0.15मिमी, 1.40±0.10मिमी
Insulation Thickness:
1.60 मिमी, 1.20 मिमी, 1.00 मिमी, 0.50 मिमी
Rated Voltage:
डीसी 1000 वी
Rated Temperature:
जैकेट -40 ~ 90ºC, इन्सुलेशन -40 ~ 125 theC
Max Conductor Resistance:
0.242Ω/किमी, 0.78Ω/किमी, 4.95Ω/किमी, 26Ω/किमी
Insulation Voltage Withstand:
एसी 2.5kv/5min, रिसाव करंट ≤5ma
Min Insulation Resistance:
500m and.km
Tensile Strength:
≥20MPA
Elongation:
≥300%
Product Description
1000 वी एचवी उच्च वोल्टेज ईवी पावर चार्जर मल्टीकोर डीसी इलेक्ट्रिक वायर केबल
उत्पाद विनिर्देश
| विनिर्देश | केबल का नाम | ईवी केबल |
|---|---|---|
| केबल SPEC | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) RoHS अनुरूप |
|
| पद | A: 2C×80mm2 B: 1C×25mm2 C: 1C×4mm2 D: (3C×0.75mm2) ((P2) E: (7C×0.75mm2) |
|

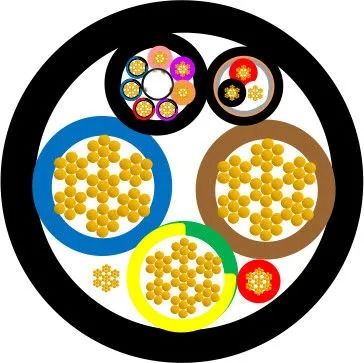

विस्तृत निर्माण
| घटक | विनिर्देश |
|---|---|
| कंडक्टर |
सामग्रीःनंगे तांबे के फ्लैट आकारः - 2580/0.20 ± 0.008 मिमी - 798/0.20 ± 0.008 मिमी - 224/0.15±0.008 मिमी +10/1# टिनसेल+1000 डी केवलर - 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D केवलर |
| ओवरडोज | 12.40±0.25 मिमी 7.00±0.20 मिमी 2.70±0.15 मिमी 1.40±0.10 मिमी 1.40±0.10 मिमी |
| इन्सुलेशन |
सामग्रीःथर्मोप्लास्टिक ((EF2585,85±3A) न्यूनतम औसत मोटाई:1.60 मिमी. 1.20 मिमी. 1.00 मिमी. 0.50 मिमी. 0.50 मिमी किसी भी बिंदु पर न्यूनतम मोटाईः1.34mm 0.98mm 0.80mm 0.35mm 0.35mm ओवरडोजः15.60±0.40 मिमी. 9.60±0.30 मिमी. 4.70±0.20 मिमी. 2.50±0.10 मिमी. |
| केबलिंग-1 |
भरनेवालाःकपास कपास सामग्रीः/ Al-mylar (बाहर मुड़कर) |
| ब्रैड |
सामग्रीः/ ∙ कैन तांबा आकारः0.12 मिमी, ≥60% |
| इन-जैकेट |
सामग्रीः/ TPE न्यूनतम औसत मोटाई:0.60 मिमी 0.60 मिमी किसी भी बिंदु पर न्यूनतम मोटाईः0.42 मिमी 0.42 मिमी ओवरडोजः7.20±0.25mm 9.70±0.25mm |
| केबलिंग |
भरनेवालाःप्रबलित पीपी रस्सी सामग्रीःगैर बुना ((≥25% ओवरलैपिंग) असेंबलीः2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| जैकेट |
सामग्रीःटीपीयू न्यूनतम औसत मोटाई:2.80 मिमी किसी भी बिंदु पर न्यूनतम मोटाईः2.28 मिमी ओवरडोजः38.00+0.6/-1.00 मिमी |
प्रदर्शन विशेषताएं
| विद्युत विशेषताएं | भौतिक गुण |
|---|---|
|
नामित वोल्टेजःDC 1000V नामित तापमानः - जैकेट: -40~90 डिग्री सेल्सियस - इन्सुलेशन: -40~125°C कंडक्टर का अधिकतम प्रतिरोध ((20oC): A:0.242Ω/किमी B:0.78Ω/किमी C:4.95Ω/किमी D&E:26Ω/किमी इन्सुलेशन वोल्टेज प्रतिरोध ((कोर A & B,10m): AC 2.5kV/5min, रिसाव वर्तमान ≤5mA पूर्ण केबल वोल्टेज प्रतिरोध ((कोर ए से ए और बी, 10m): AC 3.5kV/15min,लीकेज करंट ≤5mA न्यूनतम इन्सुलेशन प्रतिरोध ((20oC, कोर A से A और B):500MΩ.km |
तन्य शक्तिः≥20MPa लम्बाईः≥300% वृद्ध अवस्थाः110±1oC × 168h मूल तन्यता शक्ति का प्रतिशतः≤±30% मूल लम्बाई का प्रतिशतः≤±30% उच्च तापमान दबाव परीक्षणः≤ 50% गर्मी के झटके का परीक्षणःकोई दरार नहीं संगतता परीक्षणःGB/T 33594 लौ परीक्षणःजीबी/टी 18380.12-2008 कृत्रिम मौसम परिक्षण:GB/T 33594 निम्न तापमान पर टक्कर परीक्षणः-40 डिग्री सेल्सियस × 16 घंटे, कोई दरार नहीं रासायनिक तनाव एसिड:एन-ऑक्सल-एसिड क्षारीय घोल, एन-सोडियम हाइड्रॉक्साइड घोल:जीबी/टी 33594 वाहन रोलिंगःआवश्यकताओं और परीक्षण विधियों को GB/T 20234.1-2015 के अनुरूप होना चाहिए।21 मोड़ त्रिज्या:6*OD घर्षण प्रतिरोध:≥2000 बार रासायनिक पदार्थों के प्रति प्रतिरोधःGB/T 33594 क्रश प्रतिरोध परीक्षणःGB/T 33594 परीक्षण के चारों ओर घुमावदारःGB/T 33594 |
कंपनी प्रोफ़ाइल

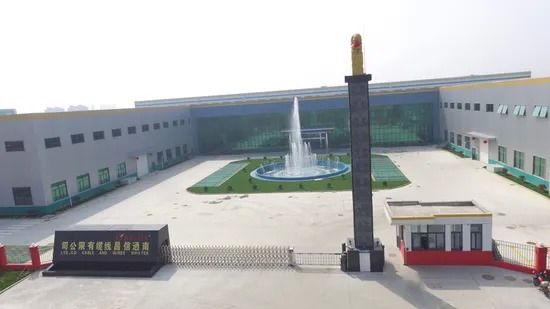

9 मिलियन अमरीकी डालर के पूंजीगत निवेश के साथ 2004 में स्थापित, कुन्शान में हमारा मुख्यालय कारखाना 14,980 वर्ग मीटर को कवर करता है।
वर्ष 2020 में हमने 100 मिलियन आरएमबी के पूंजीगत निवेश के साथ अपनी नानटोंग सुविधा की स्थापना की, जो 34,000 वर्ग मीटर को कवर करती है।
आईएसओ9001, आईएसओ14001, आईएटीएफ16949, आईएसओ13485 प्रणाली प्रमाणपत्रों के साथ, हमारे सभी उत्पादों ने सीसीसी, यूएल, सीयूएल, सीई, सीएसए, ईटीएल सुरक्षा प्रमाणपत्र पारित किए हैं।हम अपने स्थापित बिक्री प्रणाली के माध्यम से विभिन्न क्षेत्रों में वैश्विक ग्राहकों के साथ काम कर रहे हैं जो प्रबंधन सिद्धांत ईमानदारी पर आधारित है, नवाचार और पर्यावरण संरक्षण।
उत्पादन की प्रगति
नौवहन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आप क्या आपूर्ति कर सकते हैं?
उत्तर: हम उपभोक्ता इलेक्ट्रॉनिक्स के तार, कनेक्टिंग के तार, औद्योगिक केबल, रोबोट केबल, ईवी चार्जिंग केबल और नई/ग्रीन एनर्जी केबल का उत्पादन करते हैं।
प्रश्न: आपको कौन से प्रमाण पत्र मिलते हैं?
उत्तर: हमारे पास UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL प्रमाणपत्र हैं।
प्रश्न: क्या हम आदेश देने से पहले नमूने प्राप्त कर सकते हैं?
एकः हाँ, हम आप के लिए नमूने की व्यवस्था करने के लिए तैयार हैं।
प्रश्नः आपका नेतृत्व समय क्या है?
उत्तर: सामान्यतः हम आपके आदेशों को 2-3 सप्ताह में पूरा कर सकते हैं, और पीक सीजन में 5-6 सप्ताह।
प्रश्न: आप उत्पाद की गुणवत्ता की गारंटी कैसे दे सकते हैं?
एकः हम हमेशा बड़े पैमाने पर उत्पादन से पहले एक पूर्व उत्पादन नमूना प्रदान करते हैं और शिपमेंट से पहले अंतिम निरीक्षण करते हैं।
प्रमुख ग्राहक
